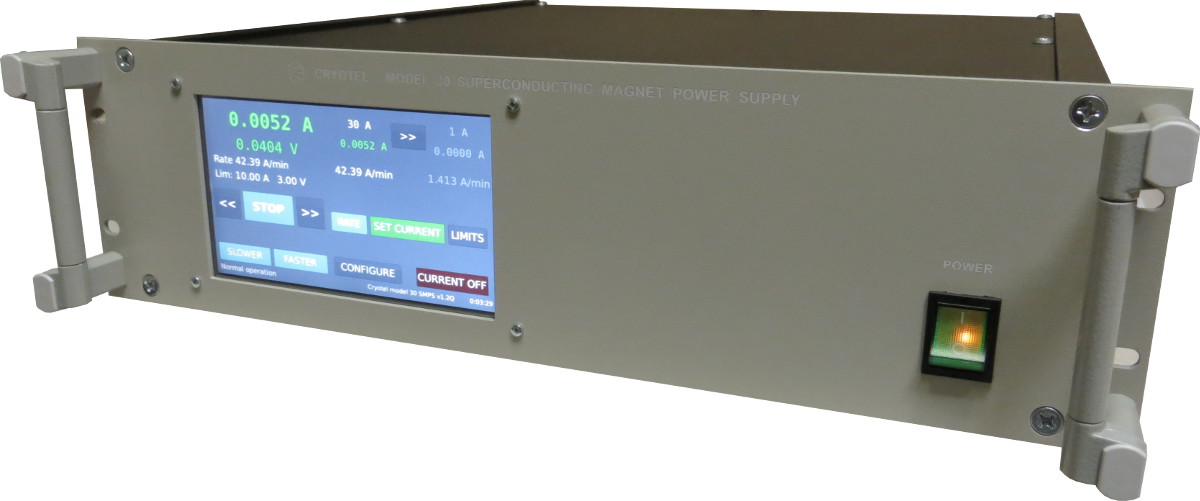

Источники тока сверхпроводящих соленоидов 60А, 200А (до 400А)
В отличии от большинства аналогов, источник тока сверхпроводящего соленоида ИТСМ (далее источник) работает полностью в линейном режиме, что позволяет избежать высокочастотных наводок на цифровые и аналоговые блоки приборов, типичных для импульсных источников. Источник снабжен двумя встроенными цифровыми измерителями, позволяющими контролировать ток и напряжение сверхпроводящего соленоида. В результате, с учетом использования 16-ти битного ЦАП, а также применения ряда оригинальных разработок в управляющих блоках и архитектуре источника, в разработке достигнута точность установки и стабилизации тока около 10мА.
Для обеспечения безопасности при работе в составе криогенных установок источник снабжен следующими цифровыми защитами: защита от превышения заданных максимальных значений тока и напряжения, защита сверхпроводящего магнита от перехода в нормальное состояние, диодная защита источника от обратного напряжения, защита от перегрева силовых элементов источника.
Источник тока может работать как в режиме автономного устройства с ручным управлением и индикацией параметров на ЖКИ, так и в полностью автоматизированном режиме с управлением от компьютера по интерфейсу RS-232/USB.
Таким образом, ИТСМ является отличным решением для управления и контроля магнитным полем сверхпроводящих магнитных систем самых различных конфигураций.
Технические характеристики
| Модель | ИТСМ-100 | ИТСМ-200 |
|---|---|---|
| Тип | Биполярный/Униполярный | |
| Максимальный ток, А | 100 | 200 |
| Максимальное напряжение, В | 5 | 4 |
| Точность стабилизации тока, мА | 10 | 20 |
| Интерфейс ПК | RS-232/USB | |
| Разрядность ЦАП | 16 бит | |
| Напряжение сети, В | 220/380 | 380 |
| Охлаждение | Воздушное | |
| Потребляемая мощность, kW, не более | 1 | 2 |
В качестве дополнительных опций имеются:
- интегрированный в прибор измеритель действительного значения магнитного поля по сигналу датчика Холла;
- дополнительные системы защиты и контроля (в том числе программные);
- блок управления сверхпроводящим ключом;
- прочие вспомогательные устройства управления криомагнитными системами по индивидуальному заказу.
